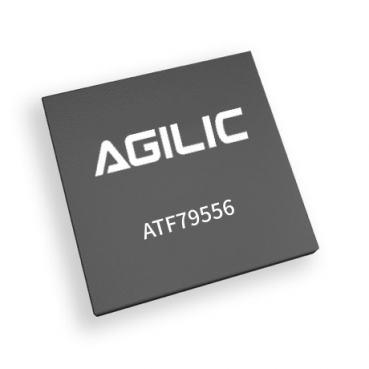

ATC79556-11

超宽带整数/小数 N 分频频率合成

ATC79556 -11允许实现分数或 整数锁相环(PLL 频率合成器与外部环路滤波器和外部参考频率一起使用。在另一个频率输出处的一系列分频器允许从 53.125 MHz 到6800 MHz 的运行。
ATC79556 有一个集成的VCO,基本输出频率从3400 MHz 到6800 MHz。此外,VCO 频率被连接到除以 1、 2、4、8、16、32 或 64 电路,允许用户产生低至53.125 MHz 的射频输出频率。对于需要隔离的应用程序,可以将射频输出阶段设置静音。静音功能是引脚可控制的和软件可控制的。
控制所有的片上寄存器是通过一个简单的三线线接口。 ATC79556 使用模拟和 3.15 V 到 3.45 V 的电源,充电泵和 VCO 为 475 V 到 5.25 V。ATC79556 还包含硬件和软件断电模式。

Key Features

射频输出频率范围:53.125MHz-6800MHz

整数通道:-227dBc/Hz

分数通道:-225dBc/Hz

集成的均方根抖动(1 kHz 到 20 MHz): 97 fs @ 6 GHz 输出

分数式 N 合成器和整数 N 合成器

引脚兼容 ADF4355

高分辨率,52 位模量

PFD工作至 125 MHz

参考输入频率操作至 600 MHz

保持频率锁定超过-40°C 到+85°C

低相位噪声,压控振荡器(VCO)

可编程 分频器1、2、4、8、16、32 或 64 输出

模拟和数字电源: 3.3 V

充电泵和 VCO 电源: 5.0 V 典型

逻辑兼容性:1.8 V

Applications

无线基础设施 (LTE、W-CDMA、TD-SCDMA、 WiMAX、GSM、PCS、DCS)

多点微波链路

卫星/虚拟航天飞机

测试设备

时钟产生

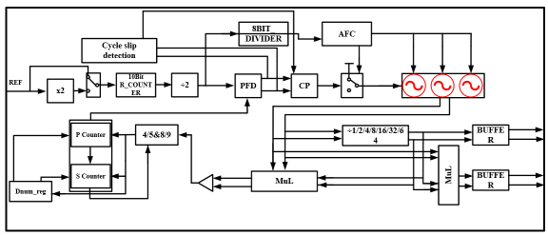

Diagrams
