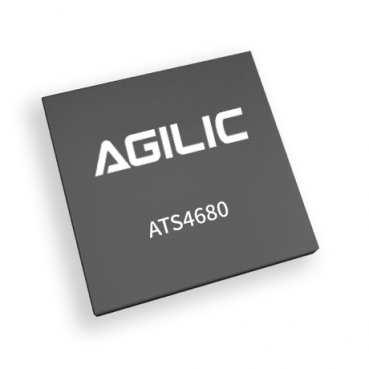

ATS4680
10.7 GHz to 14.6 GHz, Ku-band SATCOM 4-channel Phased-Array TR IC
ATS4680是一款工作频率范围在10.7 GHz – 14.6 GHz 的4通道波束赋形Ku波段相控阵TR芯片，产品基于CMOS硅基工艺制成。芯片包括4个收发通道，收发共用的单端口网络10，收发共用的一分四功分合路网络以及用于分离发射和接收电路的T/R开关。ATS4680提供6位相位(调节范围:360°，步进:5.625°)以及6 位幅度调节(调节范围:31.5dB，步进:0.5dB)。
ATS4680采用四线串口接口(SPI)来实现片上寄存器的控制。通过专用引脚控制，每个通道都能独立可控同时可保证阵列系统中所有芯片同步。芯片采用 FCBGA 封装，工作环境温度范围为-50℃至+85℃，适用于卫星通信地面终端。
Key Features
工作频率：10.7 GHz 至 14.6 GHZ
规格：四路独立可控收发通道发射
发射单通道测试增益：19 dB
发射输出(OP1dB)：13 dBm
发射模式功耗(静态，全通道)：110mW
接收单通道测试增益：30 dB
接收输入(IP1dB)：-30 dBm
接收噪声系数：1.7 dB
接收模式功耗(静态，全通道)：100 mW
移相位数/步进：6bit/5.625
衰减位数/步进：6bit/0.5 dB
封装尺寸：7.0mm x 6.0mm FCBGA
Applications
Ku波段卫星通信地面终端(固定地面站、移动车/舰/机载站、手持终端等)
相控阵天线

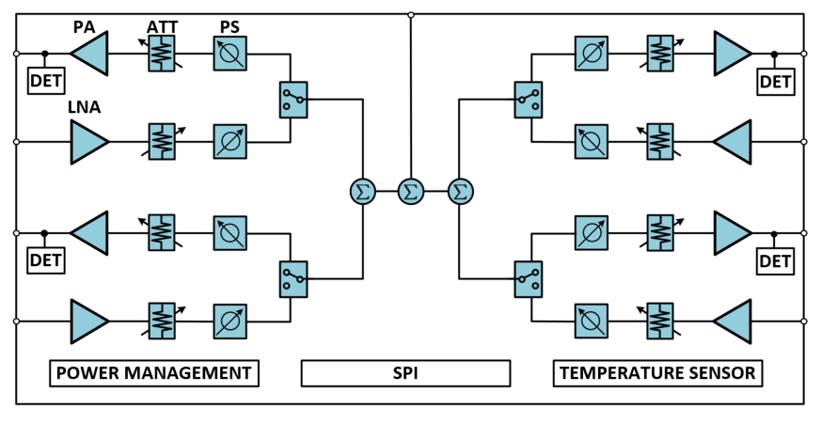

Block Diagrams
