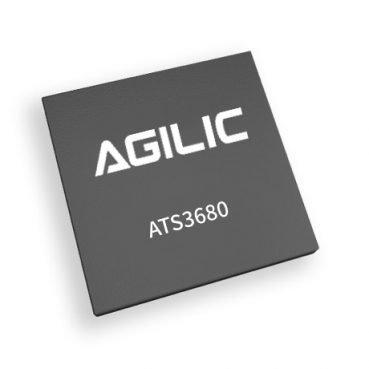

ATS3680
13.75 GHz to 14.6 GHz, Ku-band SATCOM 8-channel Phased-Array Transmitter IC
ATS3680是一款工作频率范围在13.75 GHz – 14.6 GHz 的8通道波束赋形Ku波段相控阵发射芯片，产品基于CMOS硅基工艺制成。输入信号通过公共端口的RFI0输入，通过1分8功分器分别进入八个发射通道，经过幅相调制及功率放大后输出。ATS3680提供6位相位(调节范围:360°，步进:5.625°)以及6位幅度调节(调节范围:31.5dB，步进:0.5dB)。
ATS3680采用四线串口接口(SPI)来实现片上寄存器的控制。通过专用引脚控制，每个通道都能独立可控同时可保证阵列系统中所有芯片同步。ATS3680采用 FCBGA 封装，工作环境温度范围为-50℃至+85℃适用于卫星通信地面终端。
Key Features
工作频率：13.75 GHz 至 14.6 GHZ
规格：八路独立可控发射通道
单通道测试增益：19 dB
发射输出(OP1dB)：13 dBm
移相位数/步进：6bit/5.625°
衰减位数/步进：6bit/0.5 dB
SPI总线：4线
芯片功耗(静态，全通道)：220 mW
芯片功耗(动态，全通道)：800mW
封装：FCBGA
封装尺寸：7.0mm x 6.0mm
Applications
Ku波段卫星通信地面终端(固定地面站、移动车/舰/机载站、手持终端等)
相控阵天线

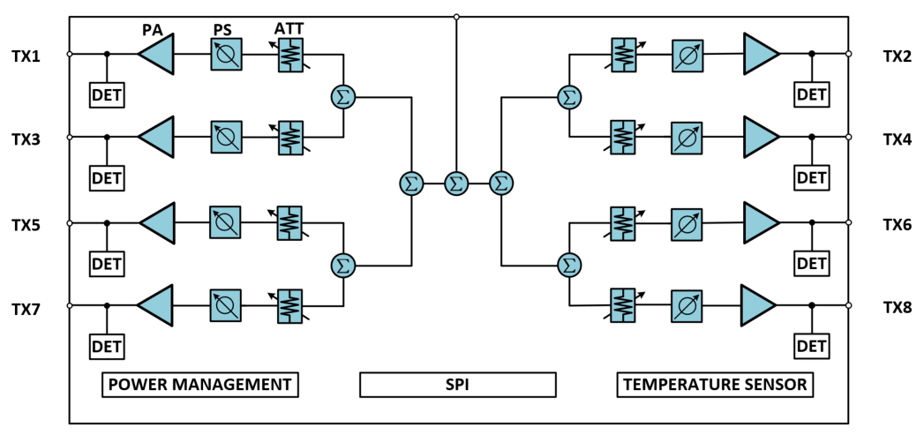

Block Diagrams
