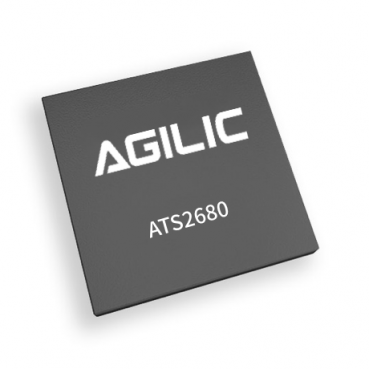

ATS2680
10.7 GHz to 12.75 GHz, Ku-band SATCOM 8-channel Phased-Array Receiver IC
ATS2680是一款工作频率范围在10.7 GHz – 12.75 GHz 的8通道波束赋形Ku波段相控阵接收芯片，产品基于CMOS硅基工艺制成。输入信号通过八个接收通道，并在公共端口的RFIO输出。ATS2680提供6位相位(调节范围:360°，步进:5.625°)及6位幅度调节(调节范围:31.5dB，步进:0.5dB)。
该芯片采用四线串口接口(SPI)来实现片上寄存器的控制。通过专用引脚控制，每个通道都能独立可控同时可保证阵列系统中所有芯片同步。芯片采用FCBGA 封装，工作环境温度范围为-50℃至+85℃，适用于卫星通信地面终端。
Key Features
工作频率:10.7 GHz 至 12.75 GHZ
规格：八路独立可控接收通道
单通道测试增益：30 dB
接收输入(IP1dB)：-30 dBm
接收噪声系数：1.7 dB
移相位数/步进：6bit/5.625°
衰减位数/步进：6bit/0.5 dB
SPI总线：4线
芯片功耗(静态，全通道)：200 mW
封装：FCBGA
封装尺寸：7.0mmx6.0mm
Applications
Ku波段卫星通信地面终端(固定地面站移动车/舰/机载站、手持终端等)
相控阵天线

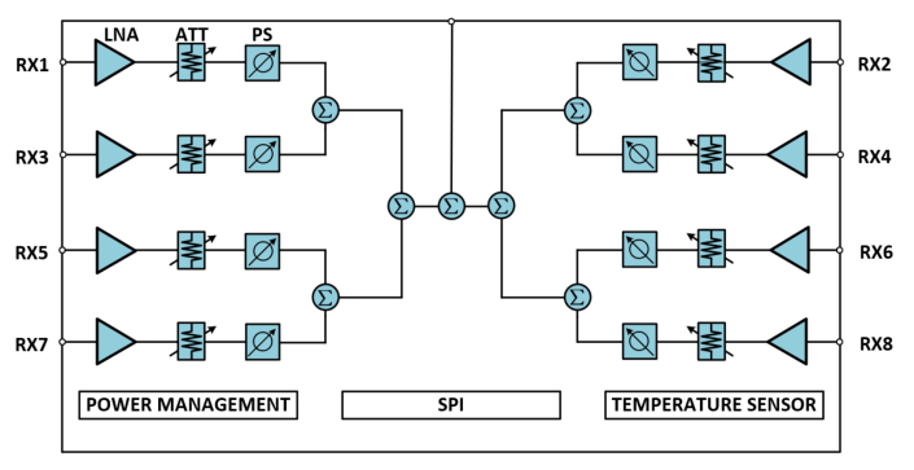

Block Diagrams
