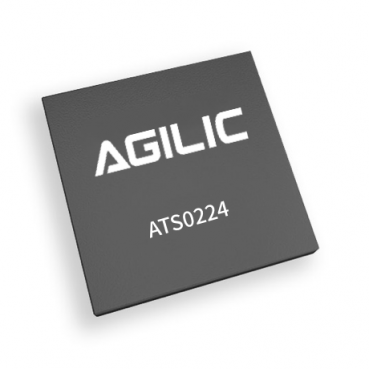

ATS0224
24.0 GHz to 29.5 GHz, mmWave 5G Dual-Channel Upconverter and Downconverter
ATS0224是一款高度集成的毫米波上下变频器，专为5G波束成形应用设计，工作射频频率范围为24.0 GHz至29.5 GHz。该器件采用中频外差架构，可将3.2 GHz至8.6 GHz的中频信号变频至覆盖24.0 GHz至29.5 GHz频谱的5G NR FR-2频段。芯片具有两种本振（LO）工作模式：在x2模式下，本振输入频率范围为9至18 GHz；在x4模式下，本振输入频率范围为4.5至9 GHz。通过SPI接口可实现正交相位的精细调节，从而优化I/Q解调性能。
Key Features
General：
频段范围: 24 GHz 至 29.5 GHZ
中频范围: 3.2 GHz 至 8.6 GHZ
两个集成的LO倍频器
模拟电压: 2.4 V 和 1.2 V
LO 频率 (x2 模式):9 至 18 GHZ
LO 频率 (x4 模式) : 4.5 至 9 GHZ
Transmit Mode：
Tx 增益: 24 dB
增益控制范围: 6bit 31.5dB
OIP3: 28 dBm
OP1dB:19 dBm
镜像抑制比:>35 dBc
运行温度: -40°C 至 +85°C
封装尺寸:5.0 x6.0 mm
Receive Mode：
变频增益: 20 dB
增益控制范围: 6bit 31.5dB
噪声: <7 dB
IP1dB:>-13 dBm
lP3 :> -8 dBm
镜像抑制比:>35 dBc
Applications
5G毫米波通信设备
点对点微波无线电系统
移动通信基础设施
仪器仪表及自动化测试设备（ATE）

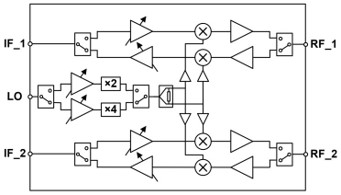

Block Diagrams
