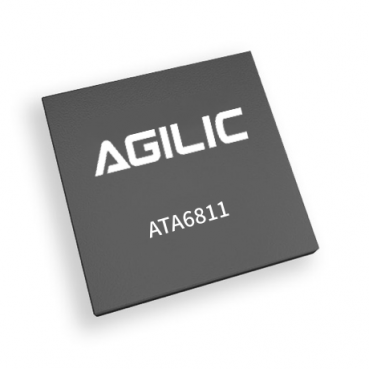

ATA6811
DC – 8.0 GHz 7位数控衰减器
ATA6811是一款基于硅工艺设计的双向7位步进宽带数控衰减器(DSA)，工作频率范围覆盖9kHz至8GHz。该器件具有宽带、高线性度、高精度和快速切换特性，支持串行、直接并行及锁存并行接口等多种衰减状态配置方式。其输入功率0.1dB压缩点高达33dBm，6GHz频段内插入损耗小于2.0dB，切换时间快至260ns，可提供最大31.75dB衰减范围(步进0.25dB)。采用紧凑型QFN4x4表贴塑料封装，引脚与PE43711完全兼容，广泛应用于小基站、分布式天线系统、中继器、测试仪器及点对点通信等领域。
Key Features
频率范围: 9 kHz 至 8 GHz
衰减范围：0.25 dB 步进至31.75 dB
插损: 1.8dB @ 4 GHz
支持对衰减器进行串行和并行控制
IP0.1dB: >33 dBm
IIP3: 58 dBm
衰减误差：±(0.2 + 2.0% x ATT) @4GHz
ESD额定值：2级(2 kV HBM)
24-Pin 4×4 mm QFN封装
Applications
直放站/无线通信设施
分布式天线系统(DAS)
测试仪器
中继器
Block Diagrams
