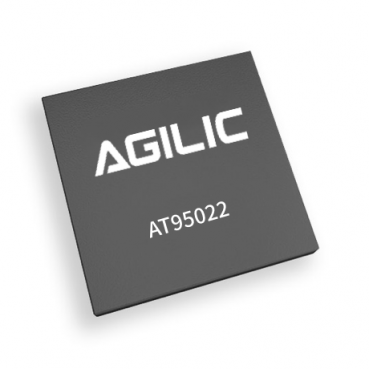

AT95022-11

UWB Front-End Module

AT95022是一款高度集成化的前端模块(FEM) ,内部集成有两个单刀三掷开关,一个低噪声放大器,一个功率放大器和一个旁路通道,可广泛应用于UWB定位和通信系统。发射、接收和旁路的模式转换通过两个控制电压实现。该芯片可适用于TDD系统。为确保在不同模式下的芯片有更低的功耗,功放和低噪放在发射模式和接收模式下有不同的工作状态(工作或关断),旁路模式下低噪放和功放均处于关闭状态。

芯片封装采用 12-pin 3.0 mm x 3.0 mmx0.75 mm Quad-Flat-Non-Lead (QFN)。

Product Document

Key Features

工作频率:6 - 7 GHz

发射路增益: 8.5 dB

接受路增益: 19 dB

RX噪声特性: 2.5 dB @ 6.5 GHz

TX 1dB压缩点输出功率: 16 dBm

RX 1dB压缩点输出功率: 6 dBm

静电防护等级(ESD): HBM Class 1B

12-pin 3.0 mm x 3.0 mm x 0.75 mm Quad-Flat-Non-Lead (QFN)

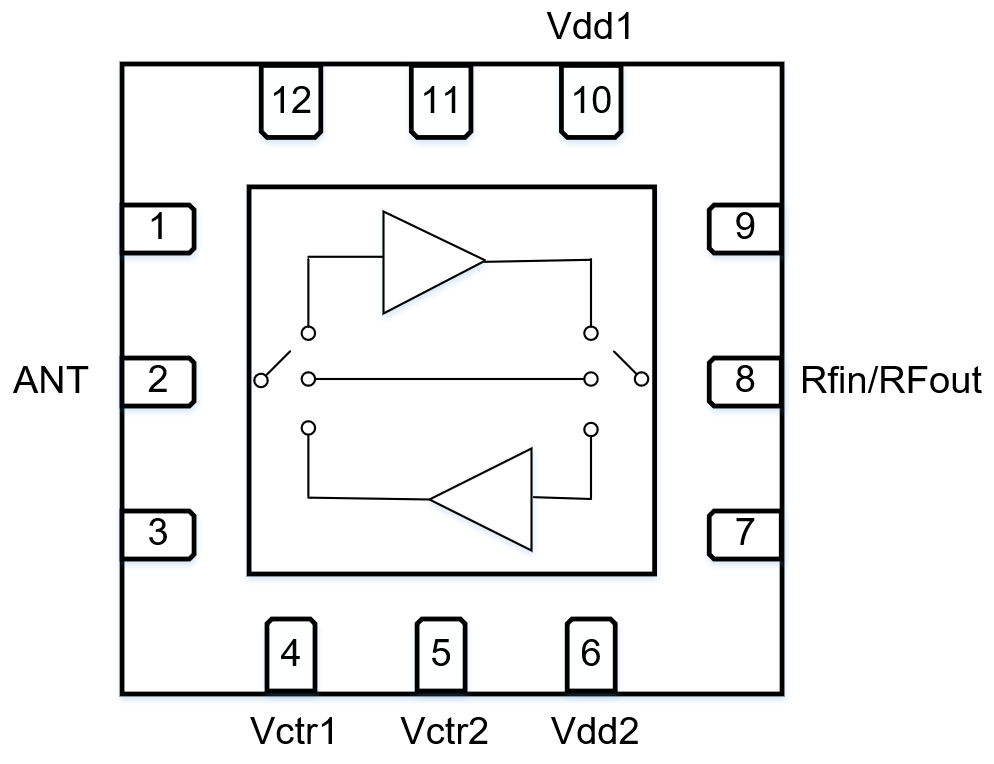

Diagrams
