芯品发布—芯灵通正式发布两款高性能、低插损数控衰减器
2023.11.24
在射频链路中，数控衰减器是一种用于调节信号幅度和功率大小，优化信号输出，改善阻抗匹配的控制元器件，具有低功耗、轻量、可编程控制等优势，一般用于平衡信号链中的信号电平、扩展系统的动态范围、提供阻抗匹配，并在终端应用设计中实施多种校准技术，常被大量应用于通信基站、直放站、测试仪器、雷达、RFID、物联网等领域。
在小基站、直放站等通信设施中，数控衰减器可提高其数据传输速度及稳定性，使信号传输更加通畅。在仪器仪表中，数控衰减器可帮助实现仪表的精确测量。简单来说，衰减器的作用就是通过控制信号的衰减量，来保证信号在传输过程中的稳定性和可靠性，对于通信系统而已是不可或缺的存在。

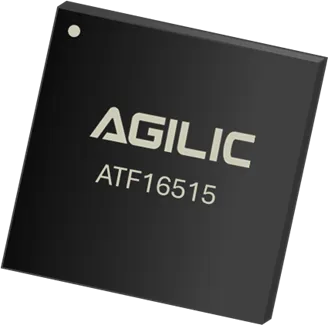

为了实现更好的信号平衡与稳定，芯灵通科技正式推出两款全新数控衰减器—ATF16515和ATF16521。
工作频率：DC-6 GHz
支持弹性步进：0.25 dB
最大衰减：31.75 dB
插入损耗：1.9 @ 4 GHz
回波损耗：-10dB @ 4 GHz
支持串口和并口两种控制方式
尺寸：24-pin QFN 4×4 mm
同引脚替代：PE43711、SS115
工作频率：1 MHz – 6 GHz
支持弹性步进：0.5 dB
最大衰减：31.5 dB
插入损耗：1.8 @ 4 GHz
回波损耗：-10dB @ 4 GHz
支持串口和并口两种控制方式
尺寸：20-pin QFN 4×4 mm
同引脚替代：PE4312、ARW621A
ATF16515和ATF16521采用SOI CMOS工艺，芯片皆具高线性度、高精度、快速切换等优势，以及更低的功耗和插损，有效提升了衰减器的工作性能。
在移动通信应用日新月异发展的当下，芯灵通科技将依靠扎实的研发功底持续创新，依靠完善的研发体系持续创芯，助力国产替代基础器件不断迈上新台阶。
产品已正式发布，欢迎联系芯灵通科技销售团队取得更进一步信息或样品！
