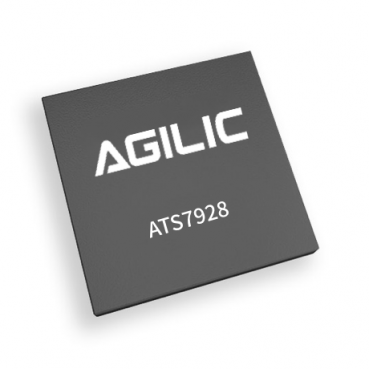

ATS7928
8-Channel Transmit/Receive Dual-Band and Dual-Polarization Beamformer
ATS7928是一款支持双频的8通道双极化相控阵收发器芯片（TRX），其频率范围在24.0至31.0 GHz和37.0至43.5 GHz，并支持两种工作模式。该核心芯片采用双极化设计，可实现4个水平通道和4个垂直通道，每个通道具有高度灵活的增益和相位控制能力，以实现辐射通道间的精确波束导向与增益补偿。芯片提供水平和垂直极化发射模式及接收模式控制引脚，支持发射模式与接收模式的快速切换。
ATS7928可通过3线或4线串行外设接口（SPI）进行编程配置，其SPI协议支持高达100MHz的工作频率，能实现快速波束切换与波束状态加载。
Key Features
频率范围: 支持双频模式
26/28 GHz 模式: 24.0 GHz 至 31.0 GHz
39/40 GHz 模式: 37.0 GHz 至 43.5 GHz
具有8个可配置的收发通道
双极化设计，含4个水平通道与4个垂直通道
高分辨率6位矢量调制器（VM）实现相位控制
高精度5位数控可变增益放大器（DVGA）实现幅度控制
支持3线/4线SPI接口，时钟速率高达100MHz
Die尺寸：4.5mm × 4mm
在26/28GHz 模式下：
TX gain: 21 dB
TX P1dB: 13 dBm
RX gain: 17.3 dB
RX NFmin: < 4.7 dB
在39/40GHz 模式下：
TX gain: 19 dB
TX P1dB: 13 dBm
RX gain: 16.8 dB
RX NFmin: < 6.1 dB
Applications
5G毫米波通信设备
无线基础设施
低空经济
相控阵天线系统
宽带通信设备
Block Diagrams
